Big Boxer: il “bimbo” bicilindrico da 1.8 litri!

Il bicilindrico più grande del mondo è di BMW

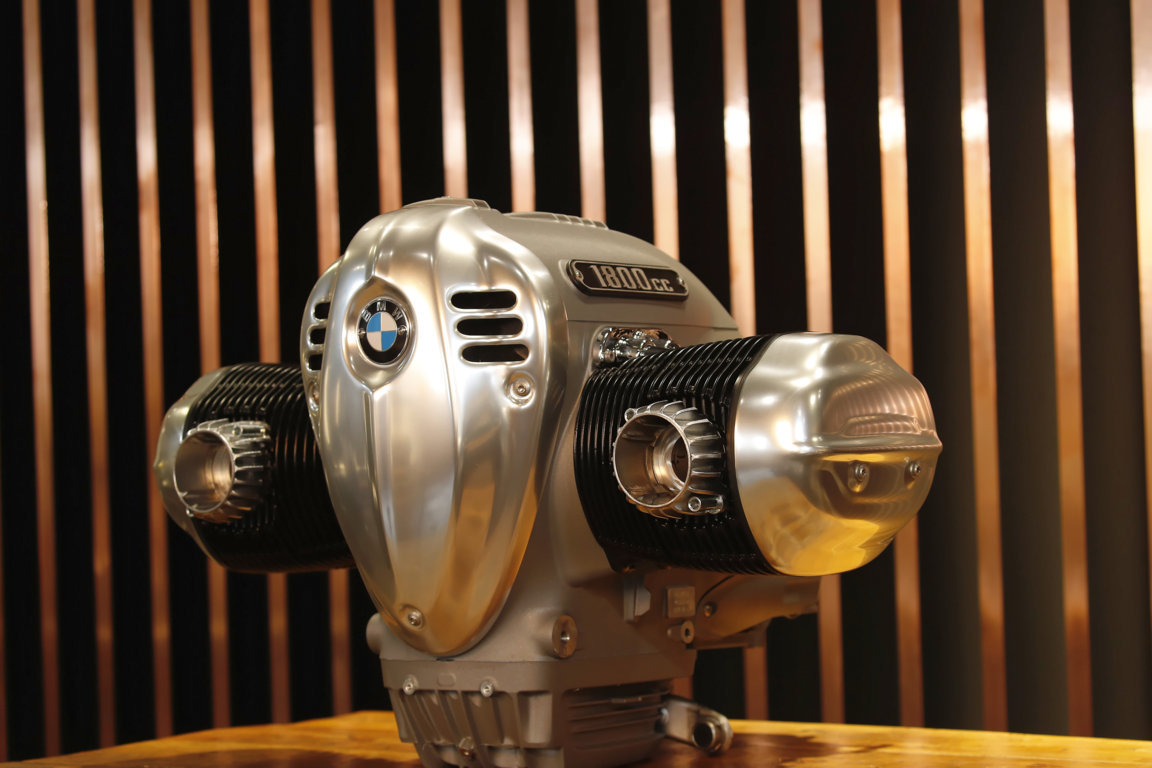

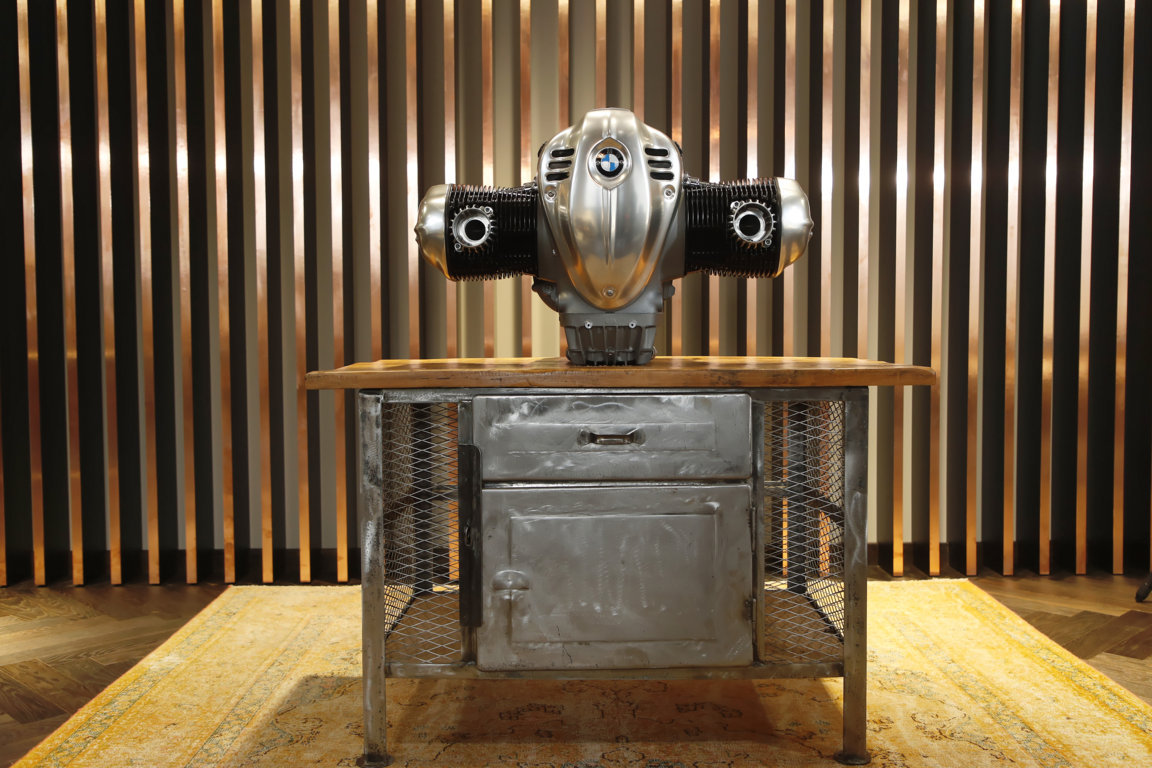

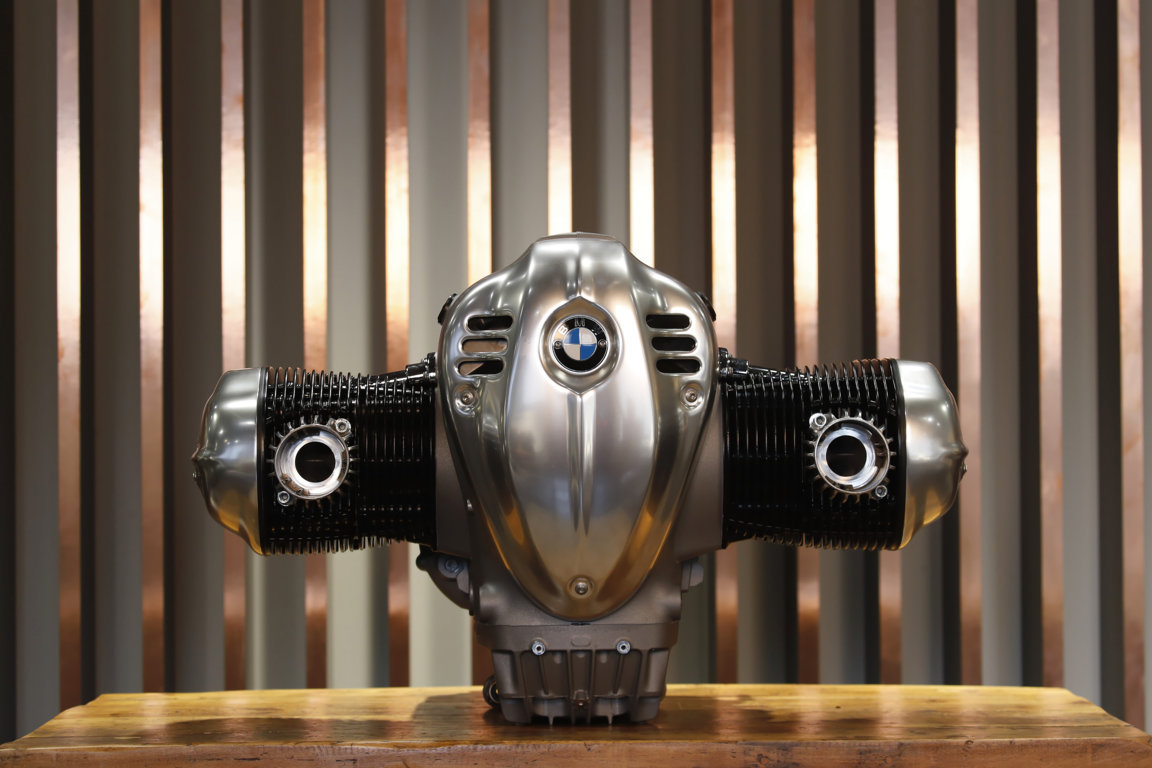

BMW Motorrad presenta il Big Boxer, il più potente motore boxer di tutti i tempi! Un concentrato di stile, tecnologia e performance racchiuso in un bicilindrico da 1.8 litri di cilindrata totale che andrà ad equipaggiare la nuova BMW R 18 e che ha avuto un ruolo chiave nei due prototipi BMW Motorrad – Concept R 18 e Concept R 18 / 2.

Non solo con l’impressionante aspetto esteriore, ma anche dal punto di vista tecnico, il nuovo “Big Boxer” si lega ai tradizionali motori Boxer, sinonimi delle motociclette di Monaco e di Berlino-Spandau per circa 70 anni, dall’inizio della produzione BMW Motorrad nel 1923 fino allo sviluppo di motori raffreddati ad aria/olio: questi erano motori con un design chiaro, creati per garantire affidabilità e una facilità di manutenzione ottimali, con tecnologia intelligente e potente.

Il “Big Boxer” in dettaglio

Grazie ad una distribuzione con singolo albero a camme in testa (OHV) ed un gruppo cambio separato dal blocco motore, il nuovo “Big Boxer” ha le stesse caratteristiche strutturali che hanno contraddistinto il primissimo motore Boxer BMW Motorrad, che al tempo aveva valvole laterali. Il motore Boxer bicilindrico di maggiore capacità mai utilizzato nella produzione di serie di motociclette è un motore da 1 802 cc, risultante da un alesaggio di 107,1 mm e una corsa di 100 mm.

La potenza del motore è di 67 kW (91 CV) a 4 750 giri/min. La coppia massima di 158 Nm è già disponibile a 3000 giri/min. Più di 150 Nm sono disponibili già da 2 000 a 4 000 giri/min garantendo un’enorme potenza di trazione e – in combinazione con una massa volanica di dimensioni generose – anche una scorrevolezza esemplare. Questi sono i vantaggi di questo livello di prestazioni e coppia durante la guida. Il regime massimo del motore è di 5 750 giri/min, mentre il minimo è di 950 giri / min.

BMW Motorrad Big Boxer BMW R18 2020
BMW Motorrad Big Boxer BMW R18 2020

Raffreddamento aria/olio: amarcord ed efficienza

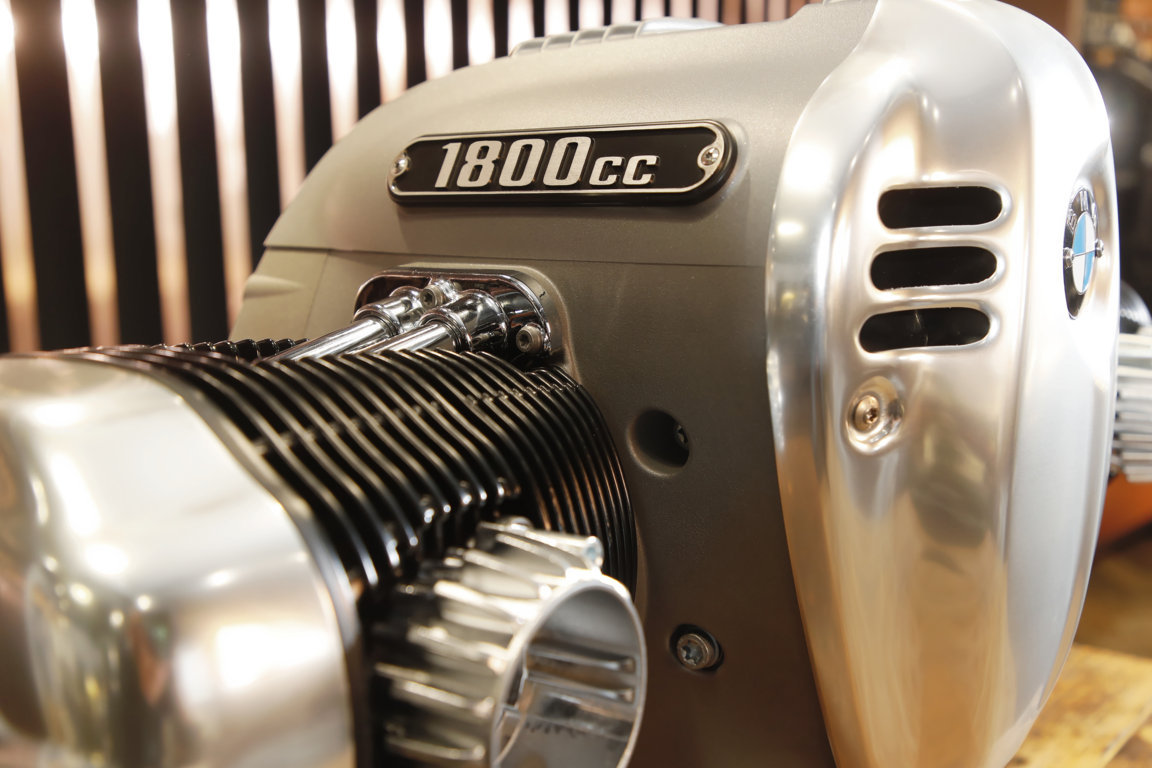

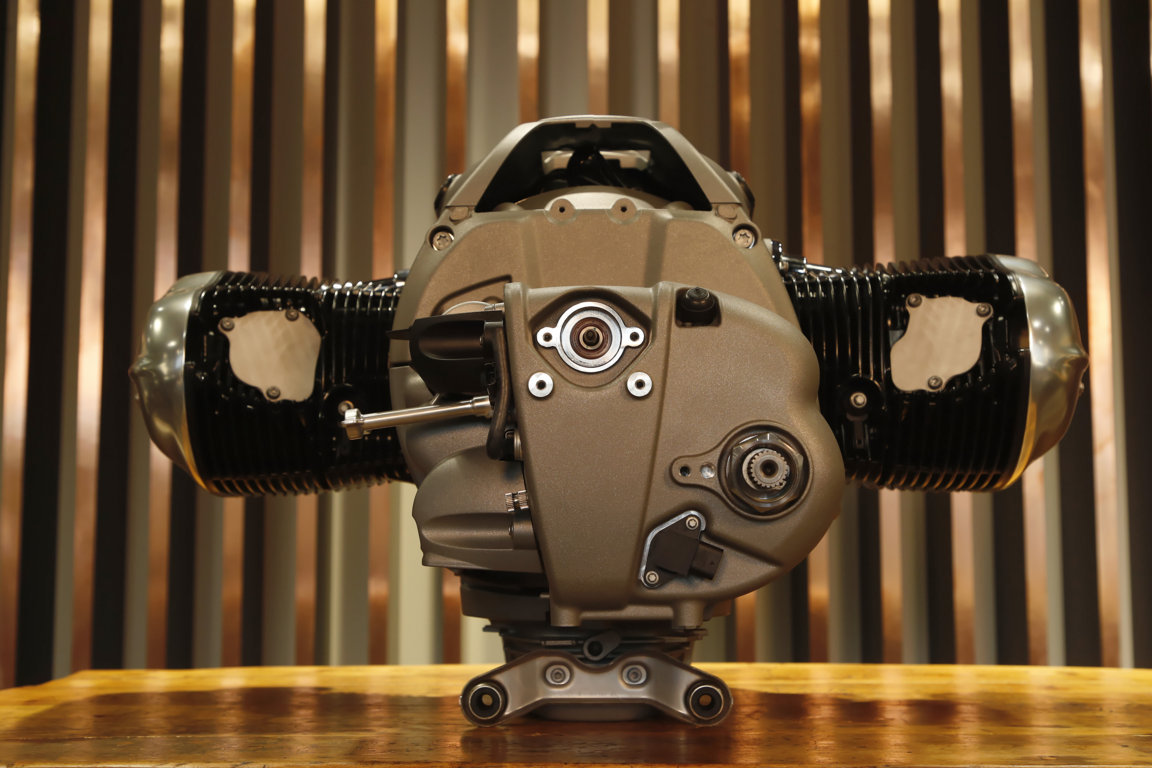

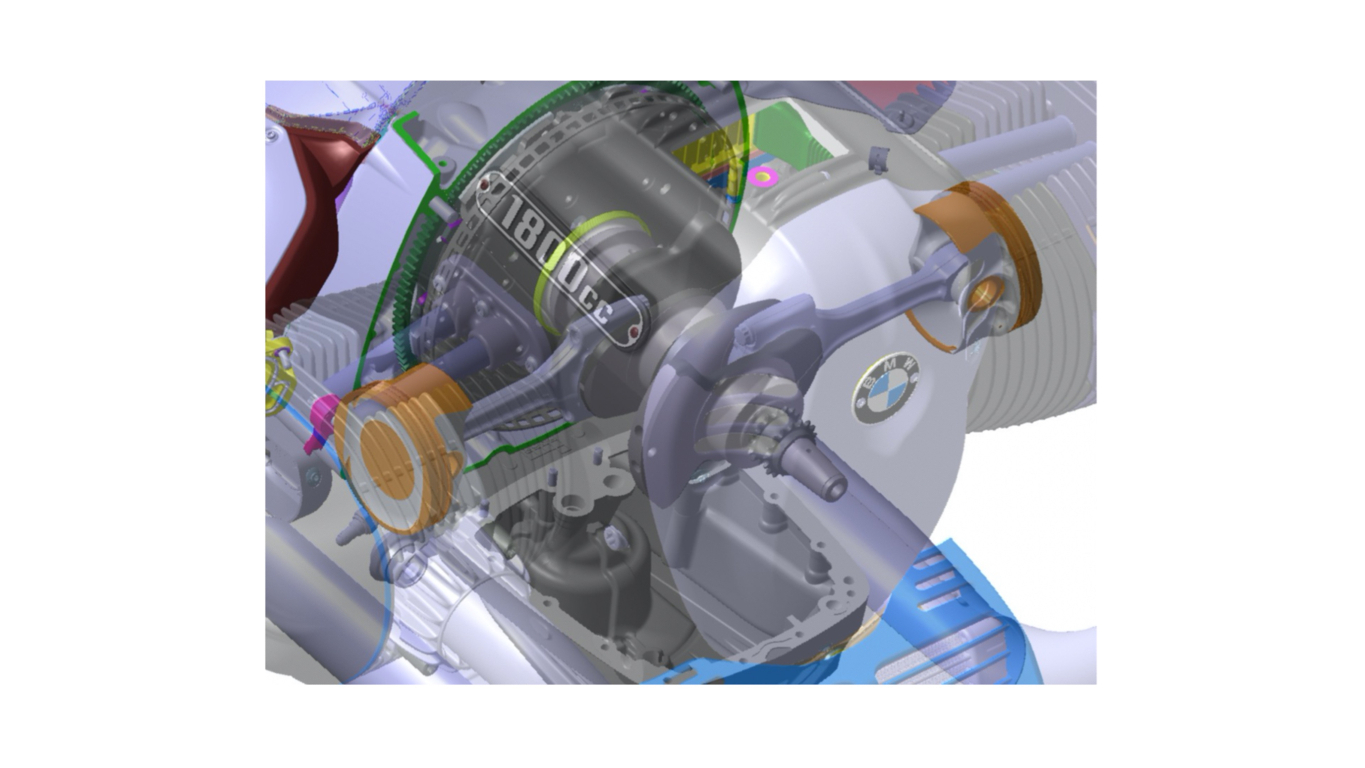

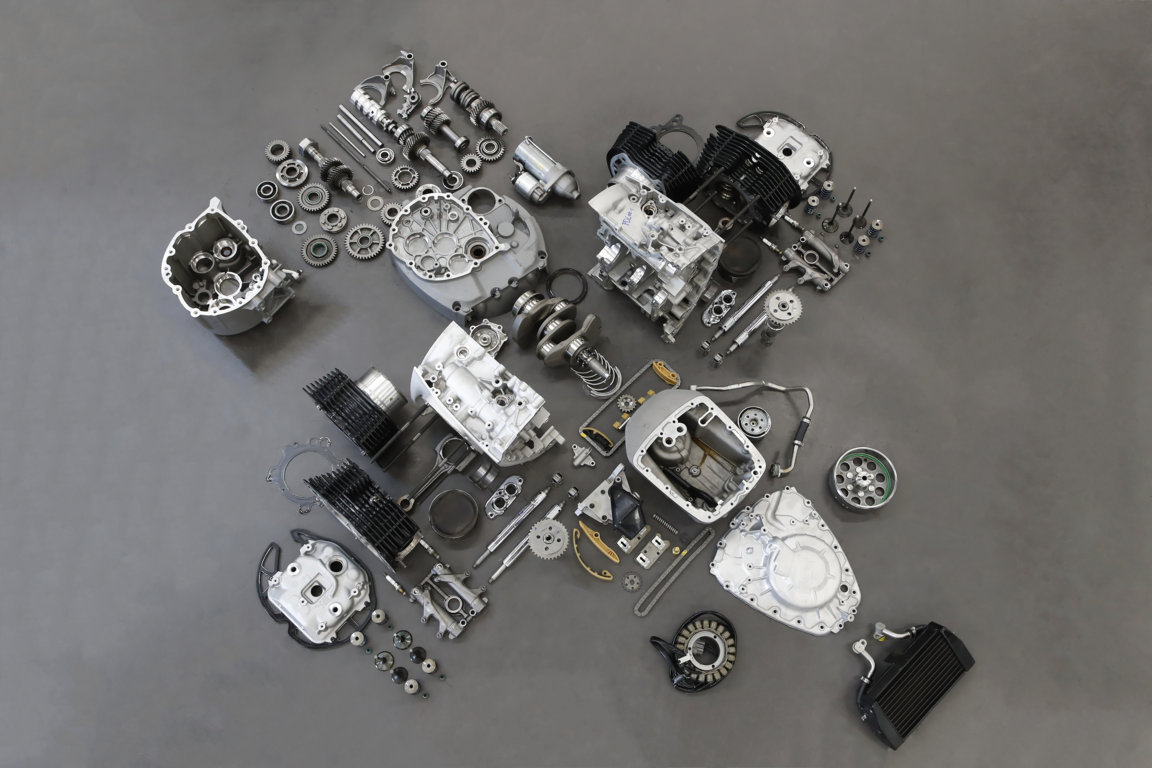

Il nuovo “Big Boxer” è raffreddato ad aria/olio, ha grandi cilindri e teste alettate e pesa 110,8 kg compresi cambio e sistema di aspirazione. Mentre il carter del motore in alluminio è diviso verticalmente. A differenza dei classici motori Boxer a 2 valvole raffreddati ad aria prodotti da BMW Motorrad, tuttavia, l’albero motore “Big Boxer”, forgiato in acciaio bonificato, ha un cuscinetto principale aggiuntivo al centro, necessario a causa dell’enorme volume del cilindro al fine di prevenire vibrazioni indesiderate dovute alla flessione dell’albero motore.

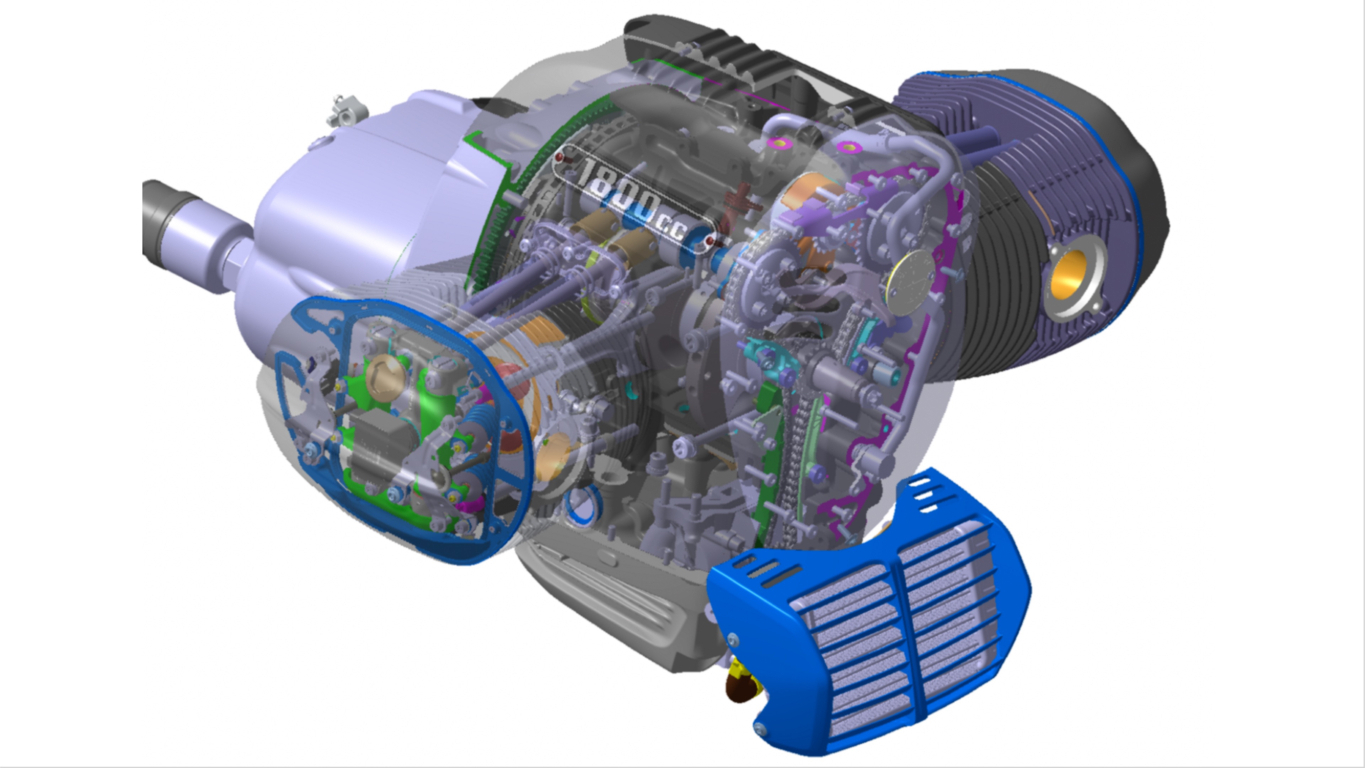

Come l’albero a gomito, le due bielle con albero sono montate su cuscinetti a strisciamento e sono anch’esse forgiate in acciaio temprato. Ospitano pistoni in lega di alluminio con due anelli di compressione e un anello tergiolio. La superficie di scorrimento dei cilindri di metallo leggero è rivestita in NiCaSil. L’olio lubrificante e di raffreddamento è fornito da un sistema di lubrificazione a carter umido con una pompa dell’olio a due stadi tramite catena a manicotto azionata dall’albero motore.

BMW Motorrad Big Boxer BMW R18 2020
BMW Motorrad Big Boxer BMW R18 2020

Distribuzione valvole con forcella bilanciere e compensazione valvole regolabile manualmente tramite viti di regolazione

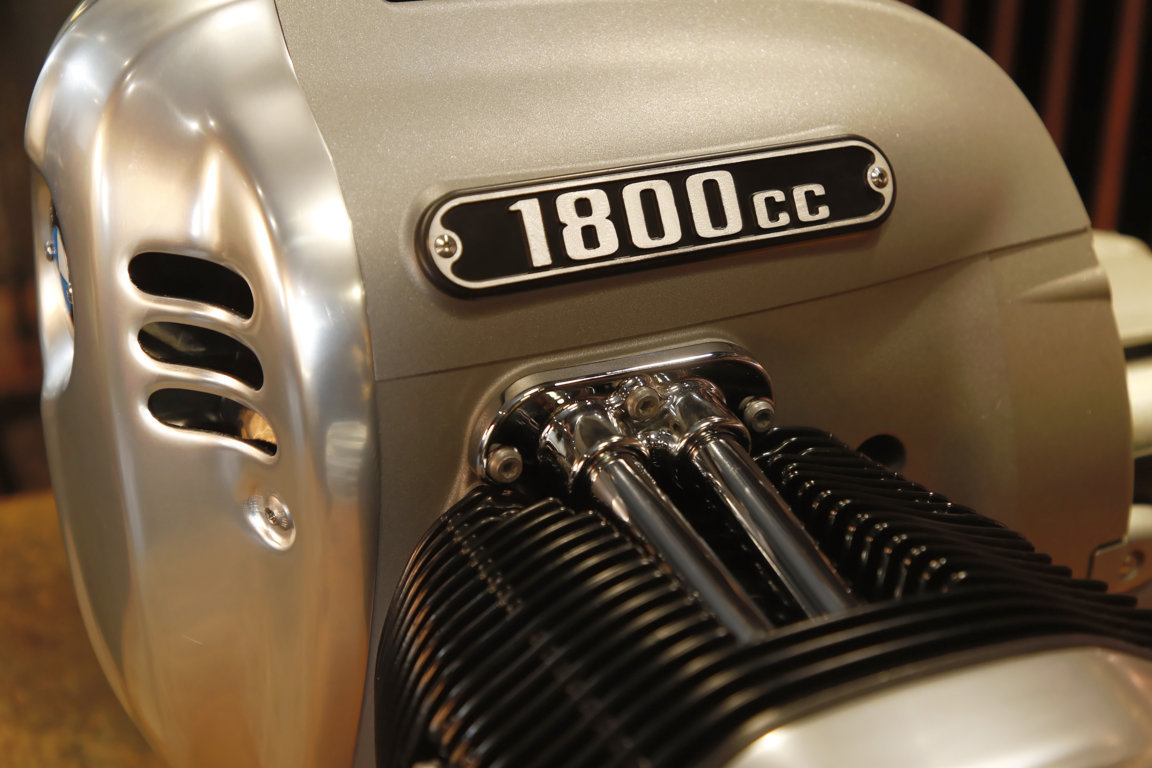

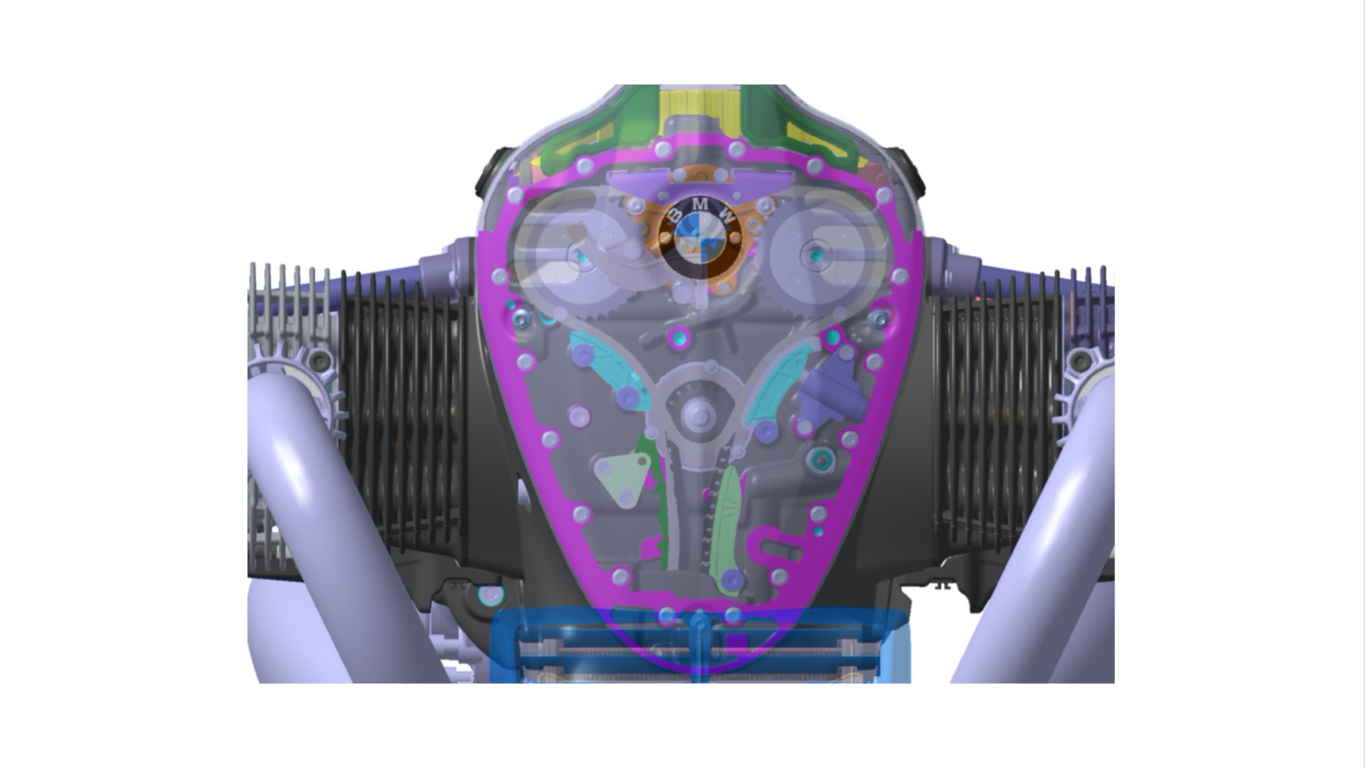

Nel tradizionale design Boxer BMW Motorrad, le due aste di comando azionano un’asta di spinta per lato del cilindro per l’aspirazione e una per il lato di scarico, guidata in un tubo sigillato sulla parte superiore dei cilindri. Le due valvole di aspirazione e scarico nella testata sono azionate in coppia tramite leve a forcella. Contrariamente alla diffusa tecnologia dei motori di oggi, la compensazione del gioco delle valvole non viene effettuata per mezzo di elementi idraulici, ma – come è successo per decenni nella maggior parte dei Boxer BMW a due valvole raffreddati ad aria – tramite una vite di regolazione con un controdado per ogni valvola.

Come in passato nei classici motori a 2 valvole, anche la regolazione del gioco delle valvole (0,2 – 0,3 mm) nel R18 “Big Boxer” si raggiunge molto rapidamente. Le valvole sono in acciaio, con un diametro del disco di 41,2 mm sul lato di ingresso e 35 mm sul lato di uscita. L’angolo della valvola è di 21 gradi sul lato di ingresso e 24 gradi sul lato di uscita.

BMW Motorrad Big Boxer BMW R18 2020
BMW Motorrad Big Boxer BMW R18 2020

Trasmissione a sei rapporti e frizione a disco secco singolo

Come nella maggior parte dei motori Boxer BMW Motorrad da decenni (ad eccezione dei Boxer a flusso verticale, raffreddati ad aria/liquido dal 2012), una frizione a secco a disco singolo porta la coppia generata dal motore alla trasmissione. Per la prima volta è stato progettato come una frizione anti-hopping auto-rinforzante, eliminando così lo sbalzo indesiderato della ruota posteriore causata dalla coppia di trascinamento del motore in caso di bruschi cambi di marcia.

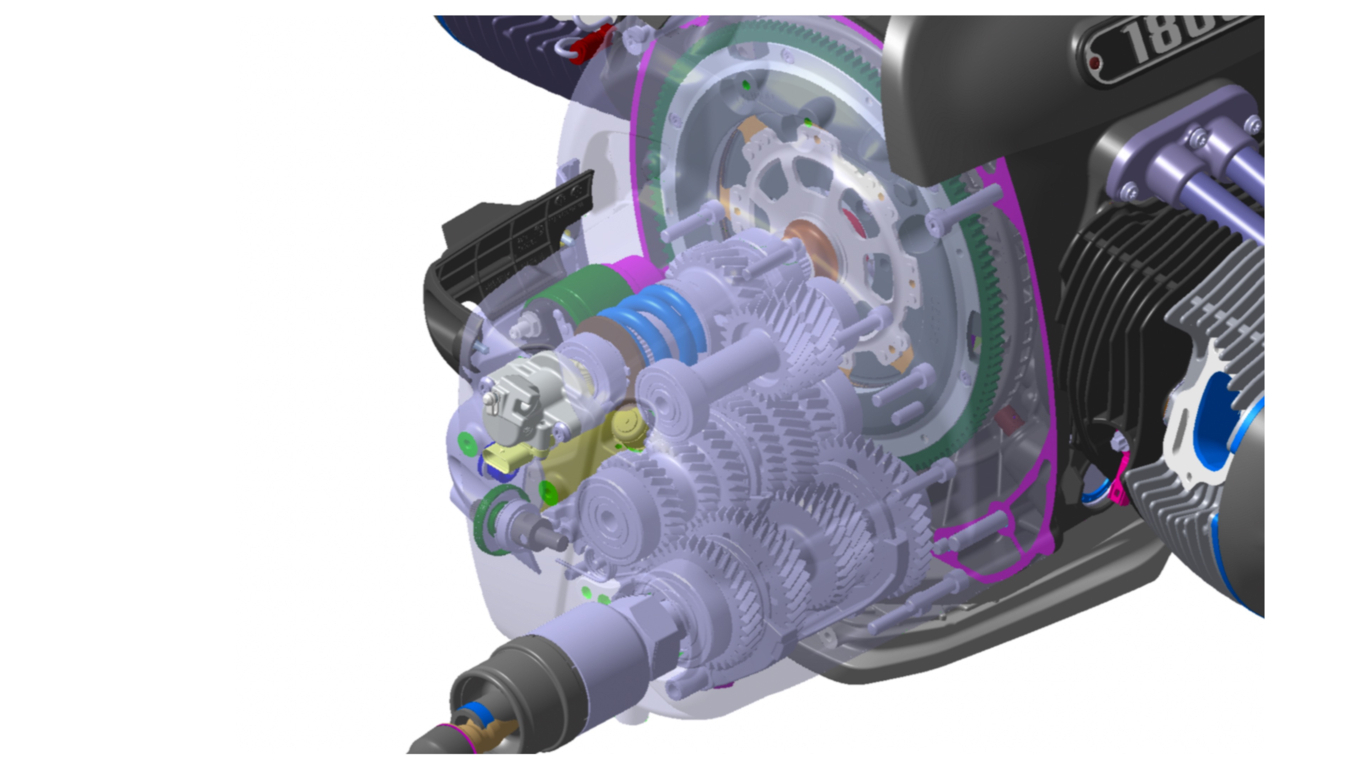

La trasmissione a 6 marce sempre in presa si trova in un corpo in alluminio a doppia sezione ed è progettata come una trasmissione a 4 alberi con coppie di ingranaggi elicoidali. L’albero di ingresso del cambio con smorzatori a snodo aziona i due alberi del cambio con le coppie di ruote dentate. Viene fornito un albero di uscita per colmare la distanza e invertire il senso di rotazione. Una retromarcia è disponibile come optional ed è guidata da un ingranaggio intermedio e un motore elettrico e può essere inserita manualmente.

Come in tutte le motociclette BMW con motori Boxer, la coppia viene trasmessa dal cambio alla ruota posteriore della R 18 attraverso un albero di trasmissione cardanico con finale coppia conica e corona dentata. L’albero cardanico con snodi sono esempi di affascinante tecnologia motociclistica classica poiché sono nichelati e aperti, come è stato il caso dei modelli BMW Motorrad fino all’anno modello compreso 1955. Sul cambio è applicato un cosiddetto giunto a tripode ai fini di compensazione della lunghezza.
